Descripción general del evaporador de película de chatarra fija

Wuxi Hongdinghua Chemical Equipment Co., Ltd. ha diseñado y fabricado varias formas de evaporadores de película limpiada para los clientes. El evaporador de película limpiada de hoja fija es un tipo de evaporador de película limpiada con alta precisión de fabricación y precisión de instalación.

Principio de trabajo del evaporador de película limpiada con hoja fija

La cuchilla del evaporador de película limpiada con cuchilla fija está hecha de material metálico, que está conectado rígidamente al rotor. La longitud del raspador es la misma que la del cilindro de evaporación. El espacio entre la cuchilla giratoria y la pared interna del cilindro de evaporación es de 1-2 mm. Es adecuado para la evaporación, concentración, disolución o purificación de materiales con una viscosidad extra alta y fácil de formar espuma. Un evaporador limpiado de cuchilla fija también está compuesto por uno o más cuerpos cilíndricos con calentamiento de camisa y una cuchilla giratoria dentro del cilindro. La cuchilla limpia continuamente la materia prima que entra en el evaporador de película limpiada de cuchilla fija en una película líquida gruesa y uniforme sobre la superficie de calentamiento y se mueve hacia abajo; Durante este proceso, los componentes de bajo punto de ebullición se evaporan, y el residuo se descarga desde el fondo del evaporador.
1. Características y aplicación del evaporador de película limpiada con hoja fija

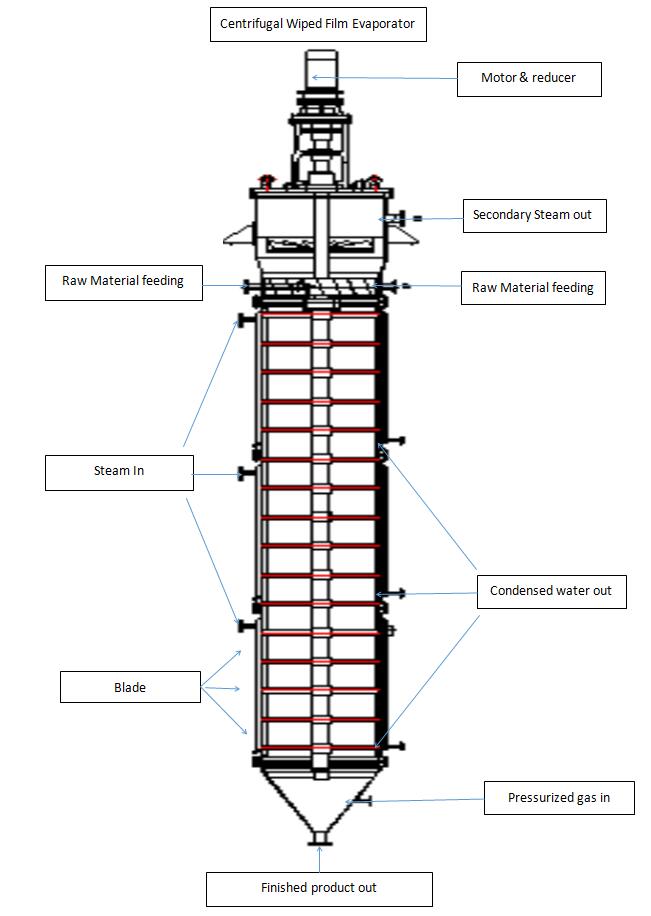

Las características estructurales del evaporador de película limpiada de hoja fija son las siguientes:
1.Motor y reductor: dispositivo de accionamiento para la rotación del rotor.
2. Cámara de separación de vapor líquido: los materiales entran tangencialmente en el evaporador de película limpiada de hoja fija a través de la entrada en la parte inferior de la cámara de separación de vapor líquido, y se distribuyen continuamente y uniformemente en la pared de la cámara de evaporación del evaporador de película limpiada de hoja fija a través del distribuidor de líquido en la parte inferior de la cámara de separación de vapor líquido. El vapor secundario evaporado desde la cámara de evaporación se eleva a la cámara de separación en la parte superior del evaporador de película limpiada de hoja fija, y se separa de las gotas líquidas o espuma que puede ser transportada por el vapor secundario a través del separador de gas-líquido instalado en la cámara de separación de vapor-líquido. El vapor secundario se exhausta desde el evaporador de película limpiada de hoja fija desde la salida en el extremo superior.
3. Distribuidor de líquido: instalado en el rotor, el material entra en el evaporador de película limpiada de hoja fija desde la dirección tangencial, y se distribuye continuamente y uniformemente en una forma de película en la superficie de evaporación a través del distribuidor de líquido giratorio.
4. Separador de gas líquido: el separador de gas líquido está instalado en la parte superior de la cámara de separación, que atrapa las gotas líquidas o la espuma que pueden ser transportadas por el vapor secundario ascendente y hace que vuelva a caer a la superficie de evaporación.
5. Cámara de evaporación: La pared interna de la cámara de evaporación es la superficie de evaporación donde intercambia calor con los materiales forzados a formar una película por las cuchillas giratorias y el medio de calentamiento dentro de la camisa.
La superficie interna de la cámara de evaporación debe mecanizarse y pulirse con precisión para garantizar que el grosor de la pared de la cámara de evaporación cumpla con los requisitos de resistencia. Además, durante el ensamblaje, es necesario asegurar la excentricidad entre el rotor y el eje de la cámara de evaporación, y su precisión de procesamiento y ensamblaje supera mucho otras formas de evaporadores de película limpiada.
6.Rotor: El rotor es accionado por un motor eléctrico y un reductor, realizando movimiento circular, con resistencia fiable y alta estabilidad.
7. Cuchilla: La cuchilla está rígidamente conectada al eje rotativo y procesada por mecanizado de precisión, realizando un movimiento circular para limpiar continuamente la materia prima sobre la superficie de evaporación en una película delgada, logrando el efecto de la evaporación de la película delgada.
8. La cabeza inferior está equipada con rodamientos autolubricantes resistentes a la alta temperatura, el rodamiento inferior debe ser conveniente para la descarga de material y el mantenimiento y la reparación.

Las características de rendimiento de funcionamiento del evaporador de película limpiada de hoja fija son las siguientes:

1. Pérdida mínima de presión
La materia prima En un evaporador de película limpiada de hoja fija, "flujo" y el "flujo" de vapor secundario están en dos "canales" independientes: El material cae a lo largo de la pared de la cámara de evaporación y desciende; El vapor secundario deja al evaporador casi sin obstáculos desde el centro del cilindro, por lo que la pérdida de presión es mínima.
2. Capaz de operar en condiciones de vacío reales
Debido a la resistencia extremadamente pequeña del vapor secundario desde la superficie de evaporación al condensador, puede mantener un alto grado de vacío en la superficie de evaporación de toda la pared de la cámara de evaporación. El grado de vacío
La mejora reduce efectivamente el punto de ebullición del material procesado.
3. Alto coeficiente de transferencia de calor, alta intensidad de evaporación
La disminución del punto de ebullición del material aumenta la diferencia de temperatura con el medio caliente; Resistencia térmica estable debido al espesor uniforme de la película; De manera similar, se inhiben el coqueo y el escalado de materiales en la pared, y también se mejora el coeficiente de transferencia de calor parcial de la pared del cilindro de evaporación; Por lo tanto, su intensidad de evaporación es muy alta.
4. Evaporación a baja temperatura
Debido a la capacidad de mantener un alto vacío dentro del cilindro de evaporación, el punto de ebullición del material tratado se reduce en gran medida, lo que lo hace particularmente adecuado para la evaporación a baja temperatura de materiales sensibles al calor.
5. Tiempo de flujo corto
El tiempo de flujo del material en el evaporador es muy corto, evitando efectivamente la descomposición, agregación o deterioro del producto durante el proceso de evaporación.
6. El vapor de bajo grado se puede utilizar
El vapor es un medio térmico comúnmente utilizado. Reduciendo el punto de ebullición de los materiales y asegurando la misma diferencia de temperatura, se puede reducir la temperatura del medio de calentamiento. Utilizar vapor de bajo grado es beneficioso para la utilización de energía. Especialmente adecuado como evaporador de efecto final para la evaporación de múltiples efectos.
7. Fuerte adaptabilidad y operación fácil
Debido a la estructura del evaporador de película limpiada de hoja fija, el evaporador de película limpiada de hoja fija se puede usar para manejar materias primas de alta viscosidad, espumosas y de sensibilidad térmica que son difíciles de manejar por evaporadores convencionales
El evaporador de película limpiada con hoja fija fabricado por HDH es ampliamente reconocido y aceptado, y el evaporador de película limpiada con hoja fija diseñado y fabricado por HDH puede ser adecuado para diversas necesidades:
1. Destilación
2. Concentración
3. Desgasificación
4. Blanqueo
5. Desodorización
6. Secado
7. Reacción
8. Cristalización (ejerciendo la función de enfriamiento del evaporador)
9. Reciclaje (especialmente disolventes u otras sustancias útiles utilizadas en la industria farmacéutica)
10. Purificación (como desalinización del agua de mar, separación de sustancias de solución pura)

Detalles del evaporador de película limpiada con hoja fija

El evaporador de película limpiada de hoja fija es un tipo de evaporador de película limpiada, y sus características estructurales son las siguientes:

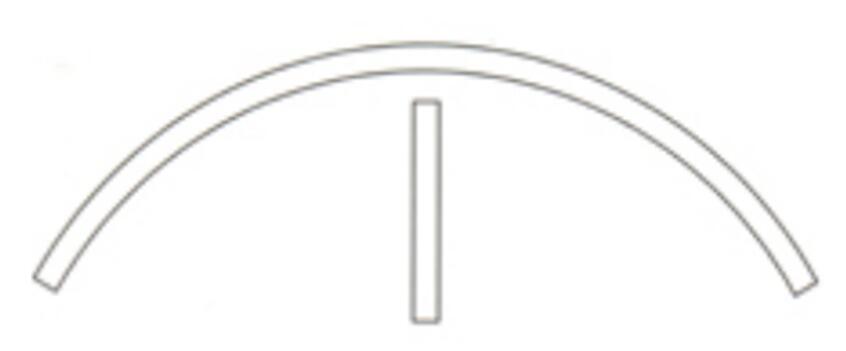

Un evaporador de película limpiada de hoja fija, con una forma de hoja limpiadora de película similar a una mezcladora, está equipado con un rotor de hoja rígida. La longitud de la película de limpieza y la altura de la superficie de calentamiento son las mismas, y el espacio entre la película de limpieza y la superficie de la pared de calentamiento se ajusta a 1-3 mm en función de la anchura de la película de limpieza y el tamaño del evaporador, por lo que no hay desgaste en la superficie de calentamiento. Esta estructura de tipo cerrado y el rotor de superficie muy lisa son fáciles de limpiar, por lo tanto, el material tiene una amplia gama de aplicaciones y es muy adecuado para la industria alimentaria, así como los requisitos GMP de la industria farmacéutica. Puede manejar materia prima con una viscosidad de aproximadamente 50000 mpas. Las hojas rígidas del evaporador de película limpiada con hoja fija también pueden hacerse en formas espirales, que pueden manejar materia prima con una viscosidad de hasta 70000 mpas. El material de la cuchilla es el mismo que el material del cilindro del evaporador.
detalles del evaporador de película limpiada con hoja fija

Consideración

Wuxi Hongdinghua Chemical Equipment Co., Ltd. necesita considerar exhaustivamente los siguientes factores al ayudar a los clientes a seleccionar evaporadores de película limpiada de hoja fija:
1. Capacidad de producción y parámetros operativos:
Incluyendo capacidad de procesamiento:
Concentración de pienso:
Concentración de descarga:
Temperatura de alimentación:
Temperatura de descarga:
Duración de operación:
2. Características del material:
Sensibilidad térmica del material:
Viscosidad del material:
Fluididad del material a temperatura de funcionamiento:
Propiedades espumantes del material:
Contenido sólido de material
Tendencia de cristalización del material:
Tendencia de coqueo del material:
Es el material propenso a la agregación
2. Medio de funcionamiento (fuente de calor):
Vapor de agua: (presión)
Temperatura del agua de enfriamiento: ℃
Solución de limpieza (disolvente):
3. Selección del material para la fabricación:
Requisitos de pulido de superficie:
5. Condiciones del sitio:
Limitaciones de espacio:
Condiciones climáticas: interior y exterior
Conexión entre energía y productos:
Plataforma de trabajo, etc.:
6. Reglamentación:
Requisitos de seguridad:
Indicadores de ruido:
Indicadores de protección ambiental:

Evaporador de película limpiada con hoja fija

Evaporador de película limpiada listo para el funcionamiento de prueba
