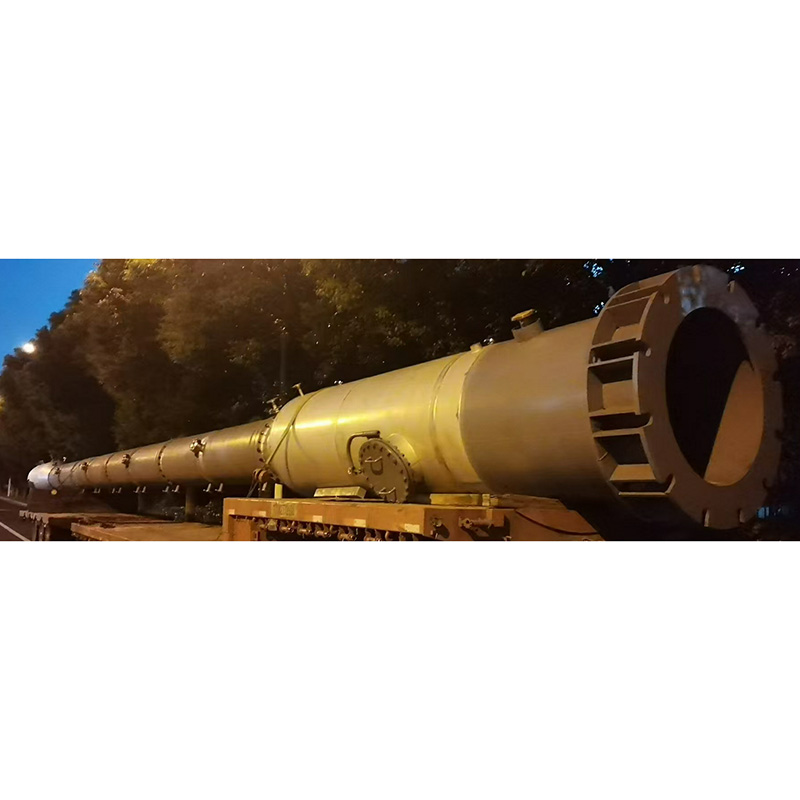

Visión general de la torre de extracción rotativa

Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) también es un fabricante profesional de diseño y producción de torres de extracción. Las torres de extracción rotativas se utilizan para separar o sintetizar líquidos mixtos complejos.
La torre de extracción rotativa es un equipo de extracción de precisión, y Wuxi Hongdinghua tiene una comprensión y un know-how únicos en el diseño y la fabricación de la torre de extracción rotativa.

Características y aplicación de la torre de extracción rotativa

1. Menos espacio y bajo costo de mantenimiento
2. Alta capacidad de procesamiento, adecuada para la producción continua;
3. Alta eficiencia, baja retención del disolvente
La torre de extracción rotativa es un equipo de separación eficaz que tiene amplias aplicaciones en campos tales como productos químicos finos, farmacéuticos y tratamiento de contaminación ambiental.

Detalles de la torre de extracción rotativa

La torre de extracción rotativa es un equipo de extracción de tipo torre agitada mecánicamente, que consiste en tres partes: la sección de clarificación superior, la sección de mezcla y la sección de clarificación inferior. La sección de mezcla tiene forma cilíndrica, y el interior se divide en una serie de cámaras de extracción mediante deflectores de anillo estáticos. El medio de los dos deflectores de anillo estático es un disco giratorio fijo, que gira con el eje de agitación. Durante el funcionamiento, la fase pesada (fase orgánica) y la fase ligera (fase orgánica) entran en la torre desde la parte superior e inferior respectivamente, y forman contacto de contracorriente dentro de la torre. Bajo la agitación de un disco giratorio fijo, la fase dispersada forma gotitas líquidas, aumentando el volumen de transferencia de masa. Después de completarse el proceso de extracción, las fases ligera y pesada fluyen desde la parte superior y inferior de la torre, respectivamente.
En una torre de extracción rotativa, hay múltiples discos del mismo tamaño y espaciamiento conectados por ejes rotativos en el medio, llamados discos rotativos, que giran uniformemente con la rotación de los ejes. El disco giratorio está separado por discos circulares del mismo tamaño y espacio fijado en la pared de la torre, y se llama disco fijo. Una solución (con una menor densidad) entra continuamente en la torre desde la parte inferior, fluye hacia la parte superior debido a la flotabilidad, se rompe y dispersa en gotitas por la acción centrífuga del disco rotativo rotativo continuo, y otro disolvente (con una mayor densidad) entra continuamente en la torre desde la parte superior, fluye hacia abajo bajo gravedad, y llena toda la torre. Las gotitas dispersas se dispersan en la solución continua, y entran en contacto con el disolvente a través de las gotitas. Uno o más componentes en la solución se disuelven selectivamente en un disolvente continuo para la transferencia de masa.
El número de discos giratorios, la separación y otras estructuras de la torre de extracción rotativa se calculan en función de factores como las especificaciones de la materia prima, el grado de separación requerido y la pureza.

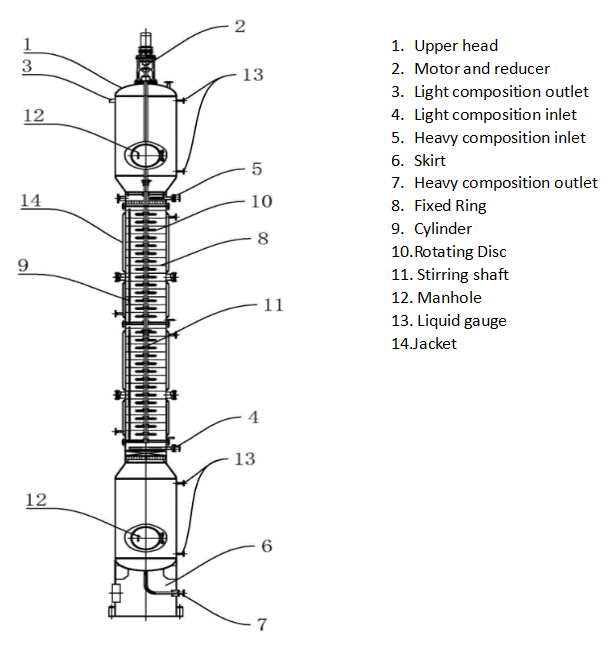

La torre de extracción giratoria está compuesta por un cilindro vertical con un deflector de anillo estacionario horizontal. El deflector de anillo estático es una placa plana con una abertura central, y el deflector de anillo estático divide el cilindro en una fila de cámaras de extracción. Hay un anillo móvil en el centro de la cámara de extracción, con un diámetro ligeramente menor que el diámetro de apertura del deflector de anillo estático. Se instala una fila de anillos móviles en paralelo al eje giratorio, de modo que el anillo móvil y el eje pueden instalarse convenientemente en la torre de extracción rotativa. La sección de mezcla está entre las dos bridas en el medio, donde se completa principalmente el proceso de transferencia de masa líquida líquida. La brida superior media a la sección de placa superior es la sección de separación superior, utilizada para aclarar el líquido ligero; La sección de brida inferior media a brida inferior es una sección de separación inferior usada para clarificar líquido pesado. Se instala una placa de tamiz de poros grande por encima y por debajo de la sección de mezcla. La fase pesada entra en la torre desde debajo de la placa de tamiz, mientras que la fase ligera entra en la torre desde por encima de la placa de tamiz. La función de la placa de tamiz es reducir la agitación líquida y mejorar el efecto de separación de fases de la sección de clarificación.
Al igual que otros equipos de extracción de torre, durante el funcionamiento, las fases ligera y pesada entran en la torre de extracción rotativa desde las partes inferior y superior de la torre, respectivamente. Las dos fases en la torre entran en contacto contracorriente, y bajo la acción del disco rotativo, la fase dispersa forma pequeñas gotitas líquidas, aumentando el área de transferencia de masa entre los dos líquidos. Las fases ligera y pesada que completan el proceso de extracción fluyen entonces fuera de la salida de líquido ligero y la salida de líquido pesado, respectivamente.

Los siguientes datos técnicos son importantes para el diseño de una torre de extracción rotativa
