Descripción general del intercambiador de calor de carcasa y tubo horizontales

Wuxi Hongdinghua Chemical Equipment Co., Ltd., como fabricante profesional de varios equipos químicos, tiene muchos años de cooperación con clientes de las industrias petrolera, química, farmacéutica, protección ambiental y metalúrgica. El intercambiador de calor es el equipo más utilizado entre los equipos suministrados por Wuxi Hongdinghua Chemical Equipment Co., Ltd. Especialmente para intercambiadores de calor de cáscara y tubo.
Los intercambiadores de calor de carcasa y tubo se pueden clasificar en muchos nombres diferentes de acuerdo con su estructura interna, o de acuerdo con el modo de flujo medio dentro del intercambiador de calor de carcasa y tubo, o sus aplicaciones, tales como condensador, enfriador, calentador, precalentador, recalentador, trampa de frío, condensador de paso de tubos múltiples, intercambiador de calor de tubo en U, intercambiador de calor de cabeza flotante, intercambiador de calor de caja de embalaje, etc., con numerosos nombres.
Wuxi Hongdinghua Chemical Equipment Co., Ltd. categoriza tantos intercambiadores de calor de cáscara y tubo según sus posiciones de instalación usando términos más intuitivos y comprensibles:
Intercambiador de calor de carcasa y tubo vertical
Intercambiador de calor de carcasa y tubo horizontal
La estructura básica de todos estos intercambiadores de calor con diferentes nombres es casi con la misma o similar estructura;

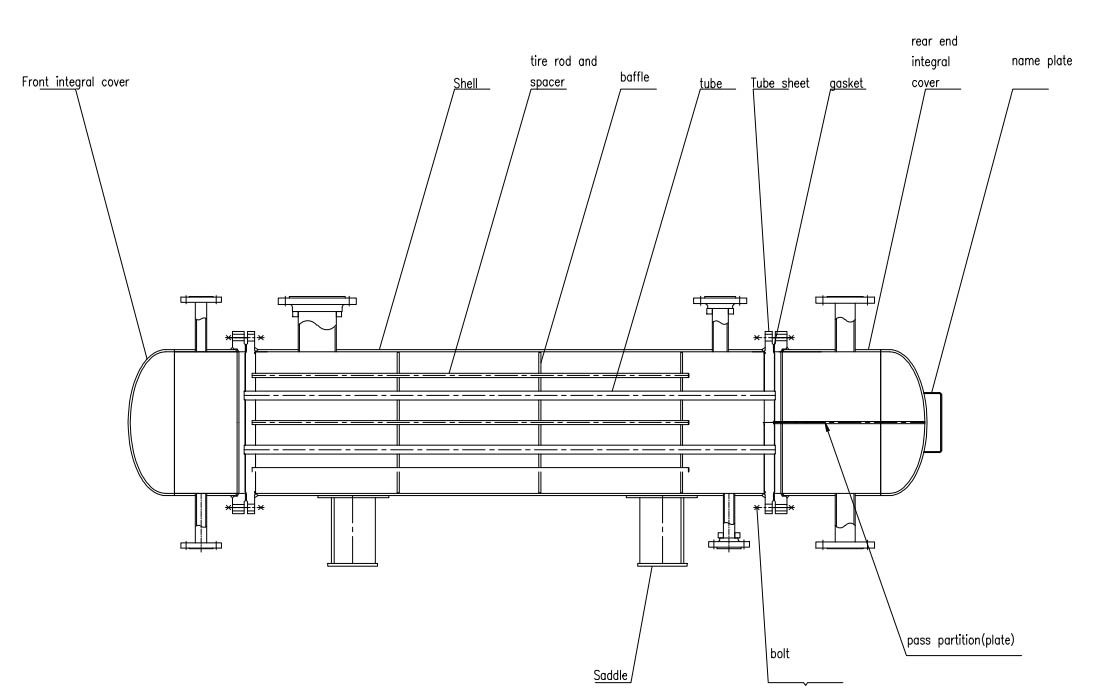

La estructura de un intercambiador de calor de carcasa y tubo incluye lo siguiente:
Los intercambiadores de calor de carcasa y tubo se componen principalmente de capó (cubierta integral), lámina de tubo, tubos, carcasas y placas deflectoras.
Por lo general, la carcasa es cilíndrica; Las tuberías son rectas o en forma de U. Para mejorar la eficiencia de transferencia de calor de intercambiadores de calor, también se pueden usar tubos roscados, tubos con aletas, etc. El diseño del patrón de tubos incluye triángulos equilaterales, cuadrados, cuadrados de esquina y triángulo de esquina.

Características y aplicación del intercambiador de calor de carcasa y tubo horizontales

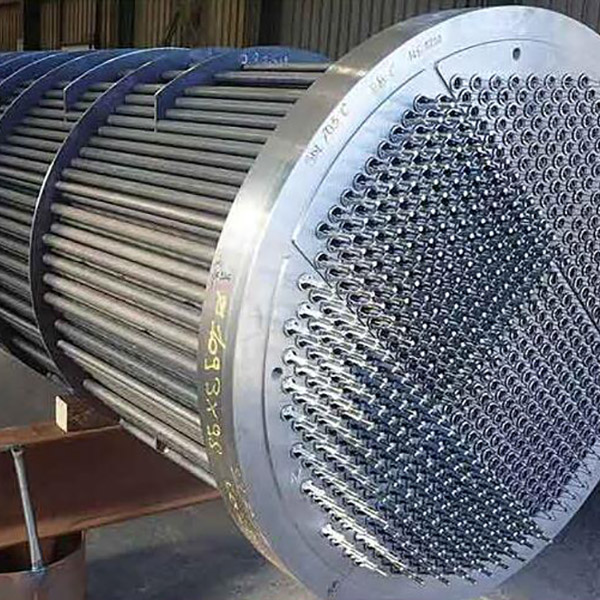

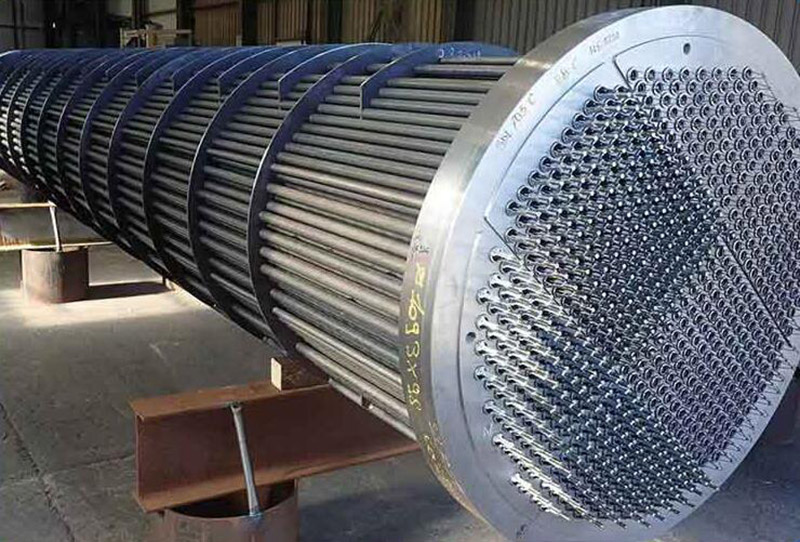

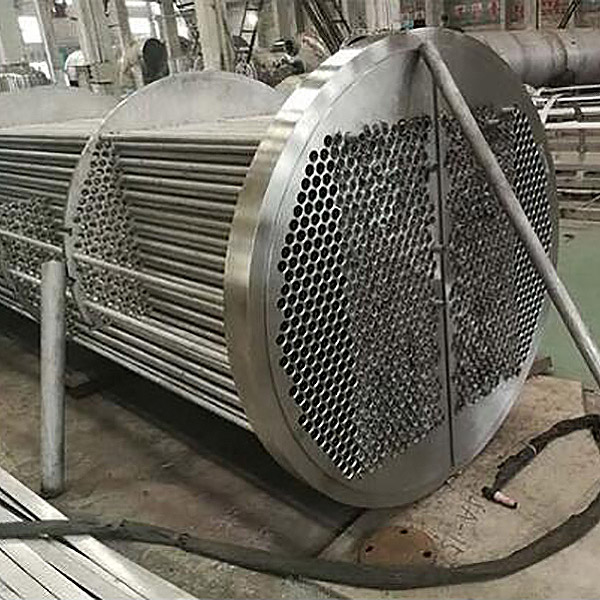

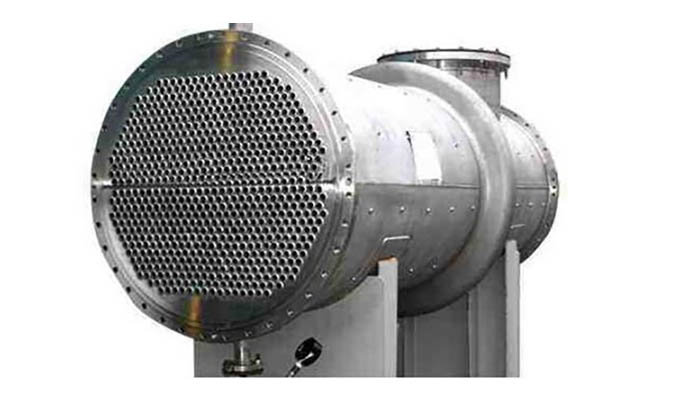

Un intercambiador de calor de carcasa y tubo horizontal consiste en una carcasa y un haz de tubo que contiene muchos tubos, y el intercambio de calor entre fluidos fríos y calientes se lleva a cabo a través de las paredes del tubo. Como un equipo de intercambio de calor estándar tradicional, los intercambiadores de calor de carcasa y tubo horizontales son ampliamente utilizados en la industria química, la refinación de petróleo, la industria petroquímica, la energía, la energía nuclear y otros dispositivos industriales, especialmente en intercambiadores de calor de alta temperatura y alta presión y a gran escala, que ocupan una ventaja absoluta.

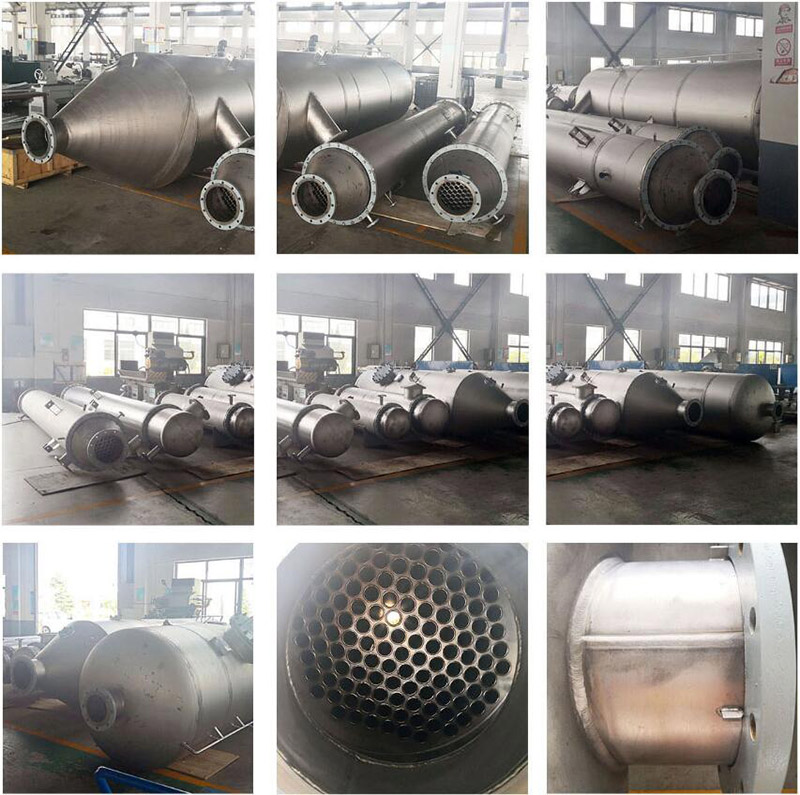

Detalle de la carcasa horizontal y el intercambiador de calor del tubo

Por lo general, la presión de trabajo de los intercambiadores de calor de cáscara y tubo horizontales puede alcanzar 4 MPa, y la temperatura de trabajo está por debajo de 200 ℃. En algunos casos, también se pueden lograr presiones y temperaturas más altas. Generalmente, el diámetro de la carcasa es inferior a 1800 milímetros, y la longitud del tubo es inferior a 9 metros. En algunos casos, también hay tubos más grandes o más largos.
La superficie de pared del haz de tubos encerrada en la carcasa sirve como la superficie de transferencia de calor del intercambiador de calor entre paredes. El intercambiador de calor de cáscara horizontal y tubo tiene una estructura simple, de bajo costo, sección transversal de flujo amplio, y es fácil de limpiar escala; Sin embargo, el coeficiente de transferencia de calor es bajo y la superficie del suelo es menor que la del intercambiador de calor de carcasa y tubo de tipo horizontal. Se puede fabricar a partir de varios materiales estructurales (principalmente materiales metálicos) y se puede usar a altas temperaturas y presiones, lo que lo hace más ampliamente utilizado. Los intercambiadores de calor horizontales de cáscara y tubo incluyen intercambiadores de calor de agua de vapor de lámina de tubo fijo horizontal, intercambiadores de calor de agua de vapor de cáscara y tubo horizontales con junta de expansión, intercambiadores de calor de agua de vapor de cabeza flotante horizontal, intercambiadores de calor de agua de vapor de cáscara y tubo horizontales en forma de U, intercambiadores de calor de agua de vapor de cáscara y tubo ondulados horizontales, intercambiadores de calor de agua de agua segmentados horizontales y otros tipos. Los principales parámetros de control de los intercambiadores de calor de carcasa y tubo son el área de calefacción, el caudal de agua caliente, la capacidad de intercambio de calor y los parámetros del medio térmico.

Datos técnicos y parámetros

Al diseñar y fabricar intercambiadores de calor de carcasa y tubo horizontales, por favor proporcione los siguientes parámetros y datos técnicos a Wuxi Hongdinghua Chemical Equipment Co., Ltd.
1, tipo de intercambiador de calor: A: tipo tubular □ C: Tipo de tubo en U □ D: tipo de cabeza flotante □
2、Área de intercambio de calor: metros cuadrados _____ (㎡)
3, presión de trabajo: lado del tubo _____ MPa lado de la carcasa _____ MPa
4, temperatura de trabajo: lado del tubo _____ ℃ lado de la concha _____ ℃
Material: lado del tubo A: 20 # □ B: S30408 □ C: S32168 □ D: S31603 □ F: Otros _____
Lado de la carcasa A: Q235B □ B: S30408 □ C: S32168 □ D: S31603 □ F: Otros _____
Especificaciones del tubo de intercambio de calor (diámetro y grosor de pared): _____
7、Tipo: A: Vertical □ B: Horizontal □
8, lado del tubo: A: paso de tubo único □ B: Pasas de tubo doble □ C: cuatro tubos pasan □ D: seis pasos de tubo □
