Entre los diversos tipos de intercambiadores de calor fabricados por Wuxi Hongdinghua Chemical Equipment Co., Ltd., el intercambiador de calor de placa espiral desmontable también es un tipo opcional de intercambiador de calor.
Entre los diversos tipos de intercambiadores de calor fabricados por Wuxi Hongdinghua Chemical Equipment Co., Ltd., el intercambiador de calor de placa espiral desmontable también es un tipo opcional de intercambiador de calor.

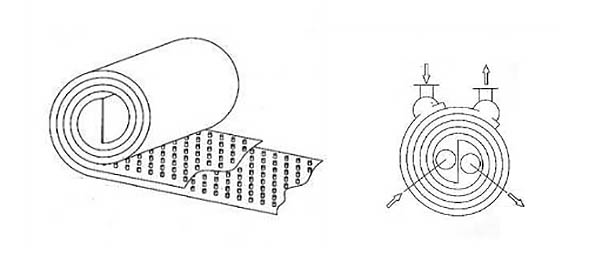

El intercambiador de calor de placa espiral desmontable se forma laminando dos placas de acero delgadas paralelas, formando un par de canales de flujo espiral que están separados entre sí. Los fluidos fríos y calientes fluyen en dos canales separados por una placa en espiral como superficie de transferencia de calor. Se solda un espaciador de canales entre las dos placas para mantener la distancia entre los canales y también aumentar la rigidez de la placa en espiral. Una placa central de partición está instalada en el centro del intercambiador de calor para separar los dos canales en espiral. Hay placas de cubierta o cabezales soldados en la parte superior e inferior, así como tubos de entrada y salida para dos fluidos. Generalmente, un par de entrada y salida está situado en el borde circunferencial (el tubo de conexión puede ser tangencial o radial), mientras que el otro par está situado en el eje. La sección de extremo puede soldarse y cerrarse en ambos extremos de un canal, mientras que el otro canal no está soldado. Los dos extremos están conectados a través de tapas extremas y bridas, que se llama intercambiador de calor de placa espiral desmontable de tipo II; La estructura del intercambiador de calor de placa espiral desmontable de tipo III es que un canal se solda y se cierra en un extremo, mientras que el otro canal se solda y se cierra en el otro extremo, y luego ambos extremos se conectan a través de tapas y bridas de extremo.
Es adecuado para industrias como química, petróleo, disolventes, productos farmacéuticos, alimentos y bebidas, maquinaria, textiles, metalurgia, laminado de acero, coqueo, etc. Puede realizar intercambio de calor de vapor de vapor, intercambio de calor de gas líquido e intercambio de calor líquido líquido, y también es adecuado para medios de alta viscosidad que requieren intercambio de calor bajo condiciones de alta temperatura o alta presión para lograr requisitos de proceso como enfriamiento, calentamiento, condensación, concentración y desinfección, y recuperación de calor residual.
El intercambiador de calor de placa espiral desmontable tiene las siguientes ventajas en términos de rendimiento:
1. Alta eficiencia térmica: puede mantener dos tipos de fluidos de intercambio de calor a bajos caudales, estimular la turbulencia y mejorar la eficiencia de la transferencia de calor. La diferencia de temperatura del medio puede ser tan pequeña como 1 ℃, lo que resulta en una pequeña pérdida de calor; Bajo la misma pérdida de presión, la eficiencia de transferencia de calor es de 3 a 5 veces la de un intercambiador de calor tubular; La eficiencia de recuperación de calor puede alcanzar más del 99%.
2. Compacto en estructura, pequeño en tamaño, y ocupando un área pequeña, ocupa aproximadamente el 30% del área de un intercambiador de calor de cáscara y tubo.
3. Bajo costo de fabricación
4. Operación flexible
5. Debido al hecho de que las cubiertas extremas en ambos extremos se pueden abrir, en comparación con los intercambiadores de calor de placa espiral no desmontables, son más convenientes para la instalación, la limpieza y el mantenimiento, y tienen la capacidad de auto limpiar. Debido al flujo en espiral del medio, la suciedad no se deposita fácilmente; Fácil de limpiar, se puede lavar con vapor o solución alcalina, sencillo y fácil de operar, adecuado para la instalación de dispositivos de limpieza.
6. Baja resistencia: La tubería de conexión en la carcasa adopta una estructura tangencial. El medio fluye a través de un solo canal, lo que permite un caudal más alto que otros intercambiadores de calor. Baja pérdida de presión, se puede usar para manejar vapor o gas de gran capacidad;
7. Se pueden combinar múltiples unidades para el uso:
Cuando un solo dispositivo no puede cumplir con los requisitos de uso, se pueden combinar varios dispositivos, pero la combinación debe cumplir con las siguientes regulaciones: combinación paralela, combinación en serie y el espacio entre dispositivos y canales es el mismo. Combinación híbrida: Un canal en paralelo y un canal en serie.
8. Cuando se usan intercambiadores de calor de placa espiral desmontables para el intercambio de calor vapor-vapor, el agua circulante de enfriamiento debe estar equipada. Cuando la presión media y la temperatura exceden el rango de aplicación, deben seleccionarse otras estructuras de intercambiadores de calor tales como intercambiadores de calor de carcasa y tubo.
9. Precauciones para el funcionamiento del intercambiador de calor de placa espiral desmontable
(1) Cuando se detiene la separación de vapor, la temperatura en ambos lados de la suspensión de entrada y salida del intercambiador de calor debe estar por debajo de 40 ℃.
(2) El intercambiador de calor de placa en espiral debe usarse de acuerdo con los requisitos especificados para evitar daños.
(3) Después de quitar las grandes cubiertas en ambos extremos del intercambiador de calor desmontable, no se puede usar agua de alta presión para lavar el intercambiador de calor, ya que esto dañará seriamente el intercambiador de calor.
El intercambiador de calor de placa espiral desmontable es un equipo de intercambio de calor eficiente, de ahorro de energía y de baja inversión con un excelente rendimiento.
