Descripción general del evaporador de película que cae

Según las características de los materiales, algunas materias primas requieren un evaporador de película que cae para el tratamiento de concentración. Wuxi Hongdinghua Chemical Equipment Co., Ltd. tiene muchos años de experiencia en el diseño y la fabricación de evaporadores de película que caen.
El evaporador de película que cae es un dispositivo que puede lograr la evaporación y concentración a través del calentamiento con agua caliente, vapor y aceite de transferencia de calor.
El material en el evaporador de película que cae fluye hacia abajo en forma de una película delgada, por lo que se llama "película que cae" para distinguirlo del proceso en el que el líquido de materia prima fluye hacia arriba. Su función principal es evaporar agua y gas de la materia prima, aumentando así el contenido de materia seca del material, de ahí el nombre de "evaporador".

Principio del proceso

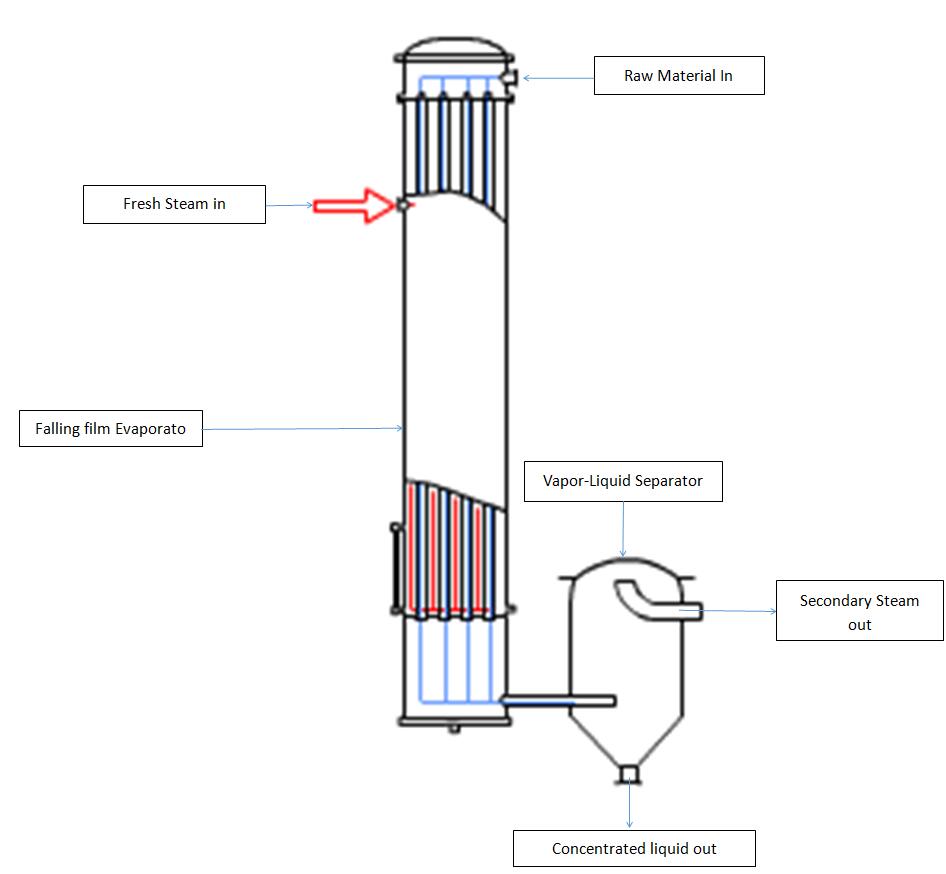

La materia prima a evaporar entra en el evaporador de película caída desde la parte superior del evaporador de película caída a través de la bomba de alimentación, pasando un distribuidor de líquido que está instalado en la parte superior del evaporador de película caída y un tubo de película caída equipado a cada pieza de tubo de intercambio de calor dentro, de modo que el líquido de materia prima puede formarse una película. El líquido de materia prima pasa a través del tubo de evaporación (lado del tubo) y se distribuye en forma de película en el tubo de intercambio de calor. Cuando la materia prima fluye hacia abajo en la cavidad del tubo por su propia gravedad, se calienta por el vapor fuera del tubo y se evapora cuando alcanza la temperatura de evaporación. La materia prima, junto con el vapor secundario, fluye desde el tubo y se evapora en forma de película. El vapor secundario es aspirado por la bomba de calor de chorro de vapor a través del efecto Venturi y mezclado con vapor fresco externo, que se envía al lado de la carcasa de la cámara de calentamiento del evaporador de película que cae como vapor de calentamiento. El lado de la carcasa de la cámara de calentamiento de película que cae tiene placas para guiar vapor secundario, condensar y descargar gases no condensables. Durante el proceso, la energía térmica se transfiere desde el exterior a través de la pared del tubo al material evaporado dentro del tubo. Después del intercambio de calor, el vapor secundario se condensa en agua mediante el condensador y se descarga del evaporador de película que cae.

Ventajas del evaporador de película caída

1. El tiempo de retención de la mezcla líquida es corto y no causará daños de degradación a las sustancias sensibles al calor;
2. Debido a su estado de película delgada y alta velocidad de flujo de líquido, el coeficiente de transferencia de calor de la cristalización de evaporación primaria es correspondientemente alto;
3. La caída de presión es pequeña, y la presión y la temperatura medidas por el proceso del intercambiador de calor son casi constantes, por lo que se puede evitar o minimizar el calor sensible;
4. Dado que el fluido de materia prima sólo fluye bajo el efecto de la gravedad, en lugar de ser impulsado por la diferencia de alta temperatura, se permite adoptar una diferencia de baja temperatura más económica;
5. La cantidad de retención de líquido en el equipo es relativamente pequeña, lo que puede evitar la retención de líquido a pequeña escala y la alta temperatura continua;
6. La ebullición es una ebullición convectiva, por lo que la condición superficial del tubo tiene un impacto relativamente pequeño en la ebullición.
Los evaporadores de película de caída se usan ampliamente para la evaporación y concentración de soluciones de agua o disolventes en industrias tales como medicina, alimentos, química e industria ligera. Los evaporadores de película que caen también pueden usarse ampliamente para el tratamiento de líquidos residuales en estas industrias. Especialmente adecuado para materiales sensibles al calor, este equipo funciona continuamente en condiciones de vacío y baja temperatura, con alta capacidad de evaporación, ahorro de energía y reducción del consumo, bajos costos de operación y puede garantizar la invariancia de los materiales durante el proceso de evaporación.

Detalle de los evaporadores de película que caen

En un evaporador de película que cae, el líquido a evaporar entra desde la parte superior del evaporador de película que cae y pasa a través del distribuidor de líquido. El líquido fluye hacia abajo a lo largo de la pared de la tubería en forma de película. La razón por la que el flujo de película que cae puede mejorar el coeficiente de transferencia de calor es que el área de flujo del flujo de película es mucho menor que el área de sección transversal real del tubo, por lo que el número de Reynolds del flujo se aumenta en gran medida, haciendo que el coeficiente de transferencia de calor sea significativamente mayor que el del equipo ordinario lleno de líquido. La película que cae y la película que aumenta son ambos debido al flujo de película, lo que aumenta significativamente el coeficiente de transferencia de calor, pero su principio de formación de película es diferente. La película ascendente se debe a la alta velocidad de flujo de aire, lo que hace que el líquido forme una película y suba a lo largo de la pared de la tubería; La caída de la película es causada por la gravedad y la fuerza de humectación del líquido en la pared de la tubería, lo que hace que el líquido fluya hacia abajo a lo largo de la pared de la tubería en forma de película. Por lo tanto, algunas de las características del evaporador de película que cae son diferentes de las del evaporador de película que sube:
No hay columna de presión estática en el evaporador de película que cae, lo que no provocará que el punto de ebullición aumente. Al mismo tiempo, el coeficiente de transferencia de calor no tiene nada que ver con la diferencia de temperatura. Esto significa que el coeficiente de transferencia de calor puede ser muy alto a una baja diferencia de temperatura de transferencia de calor, por lo que la película caída es más adecuada que la película ascendente para la evaporación de sustancias sensibles al calor.
La película que cae es diferente de la película que sube, y el coeficiente de transmisión de la película no depende de la velocidad del vapor en el tubo, por lo que es adecuada para ocasiones con pequeña evaporación. Por ejemplo, algunos evaporadores de efecto dos a menudo usan la evaporación de película ascendente durante la evaporación de la primera etapa, mientras que la evaporación de película descendente se usa en la evaporación de la segunda etapa.
Debido a que el flujo de película de la evaporación de película que cae depende de la afección de la gravedad, bajo la afección de la gravedad, el líquido pasa a través del distribuidor de película que cae, formando una forma de película y distribuido uniformemente en cada tubo de intercambio de calor. Al instalar el distribuidor de película que cae, debe asegurarse de que sea horizontal para evitar una distribución desigual del flujo de líquido, lo que puede afectar la formación de película y el caudal requerido para la evaporación de película que cae. Antes de diseñar y fabricar un evaporador de película caída de HDH, la persona técnica se comunicará en detalle con los clientes sobre lo siguiente:
La composición y las especificaciones de la mezcla líquida de materia prima - esto puede determinar la selección precisa del material para construir el evaporador
Tasa de concentración de materia prima (mezcla líquida)
Requisitos de concentración para la finalización
Capacidad de procesamiento (volumen)
De esta manera, HDH puede diseñar de acuerdo con los datos y requisitos que proporcione, determinar los materiales apropiados para la construcción de equipos y determinar qué forma de evaporación usar, ya sea un evaporador de película ascendente o un evaporador de película descendente.

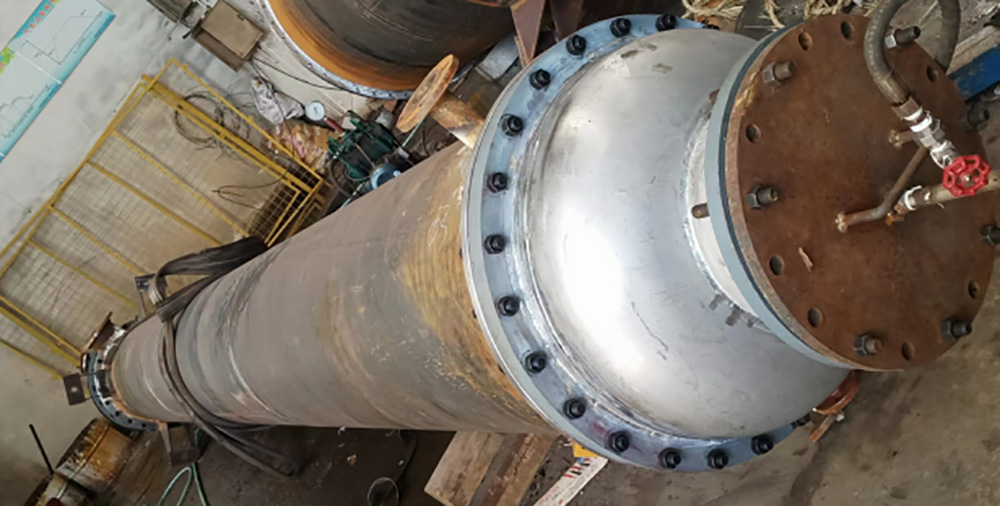

Evaporador de película de caída (prueba hidráulica)
